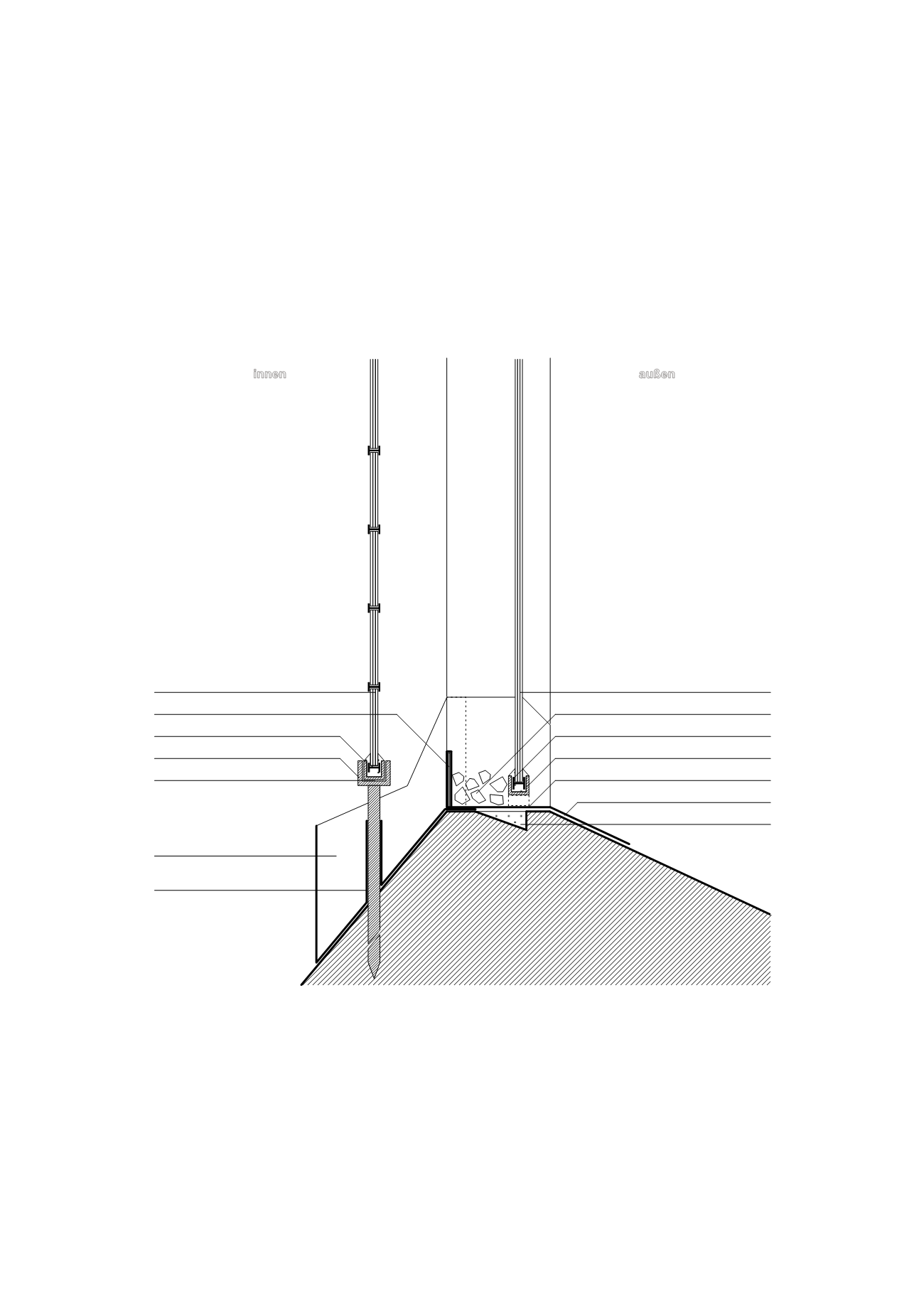

Systemdetail „Fenster mit Schutzverglasung, Kondensatrinne und Überlauf“

Abdichtungshülse,

eingelötet

Sicherheitsrinne

(Zinkblech mit seitlichen

u. inneren Aussteifungen,

angelötet an die

Ablaufwasserrinne)

Detail

"Fenster mit Schutzverglasung"

Prinzipskizze einer Kondensatrinne mit Sicherheitsüberlauf

Bleiverglasung

Messingrahmen

Verschraubung

U-Halterung

Stabilisierung (Blech, V4A)

Kiesschüttung

U-Profil, Messing, verkittet

Bleiumrahmung

Abstandhalter (z.B. Messing)

Wasserrinne (Walzblei)

Schutzglas

ehem. Glasfalz (vermörtelt)

außen

innen
