Stand 01.01.2019

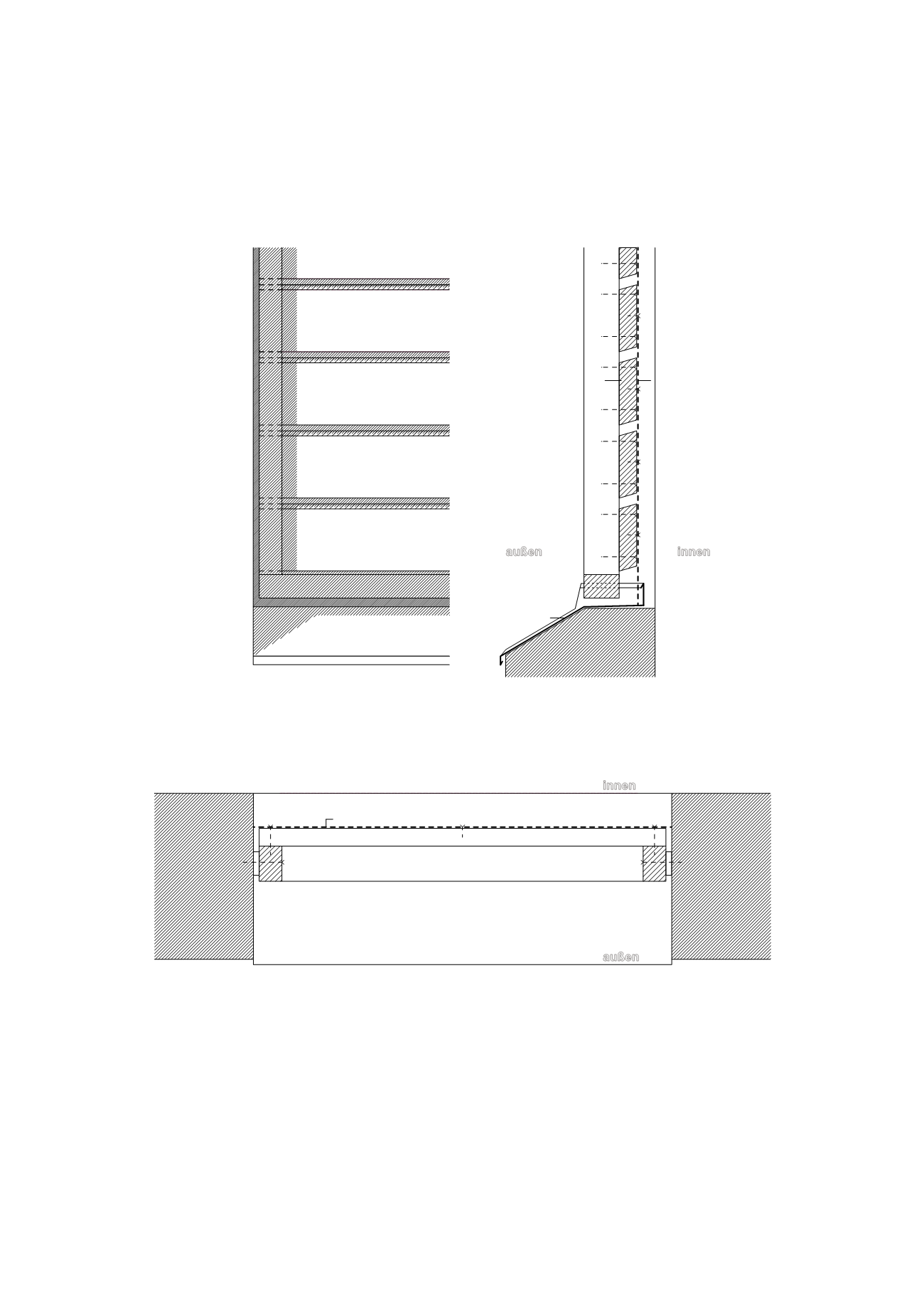

Systemdetail „Schallläden mit Einfachverbretterung“
7
1
4
3
3
1
2
5
5
2
3
1 Schallöffnung, Breite 10 - 25 mm,
Winkel 0°- 45° (nach akustischer Erfordernis)
2 Massivholzbrett, Stärke min. 35 mm, Eiche
oder Lärche, Befestigung an Massivholzrahmen
3 Massivholzrahmen, Befestigung:
Schrauben Edelstahl, rostfrei
4 Schutzgitter, Edelstahl
5 Mauerabdeckung, Kupferblech
2
4
Detail
"Schalläden mit Einfachverbretterung"
außen
innen
außen
innen
