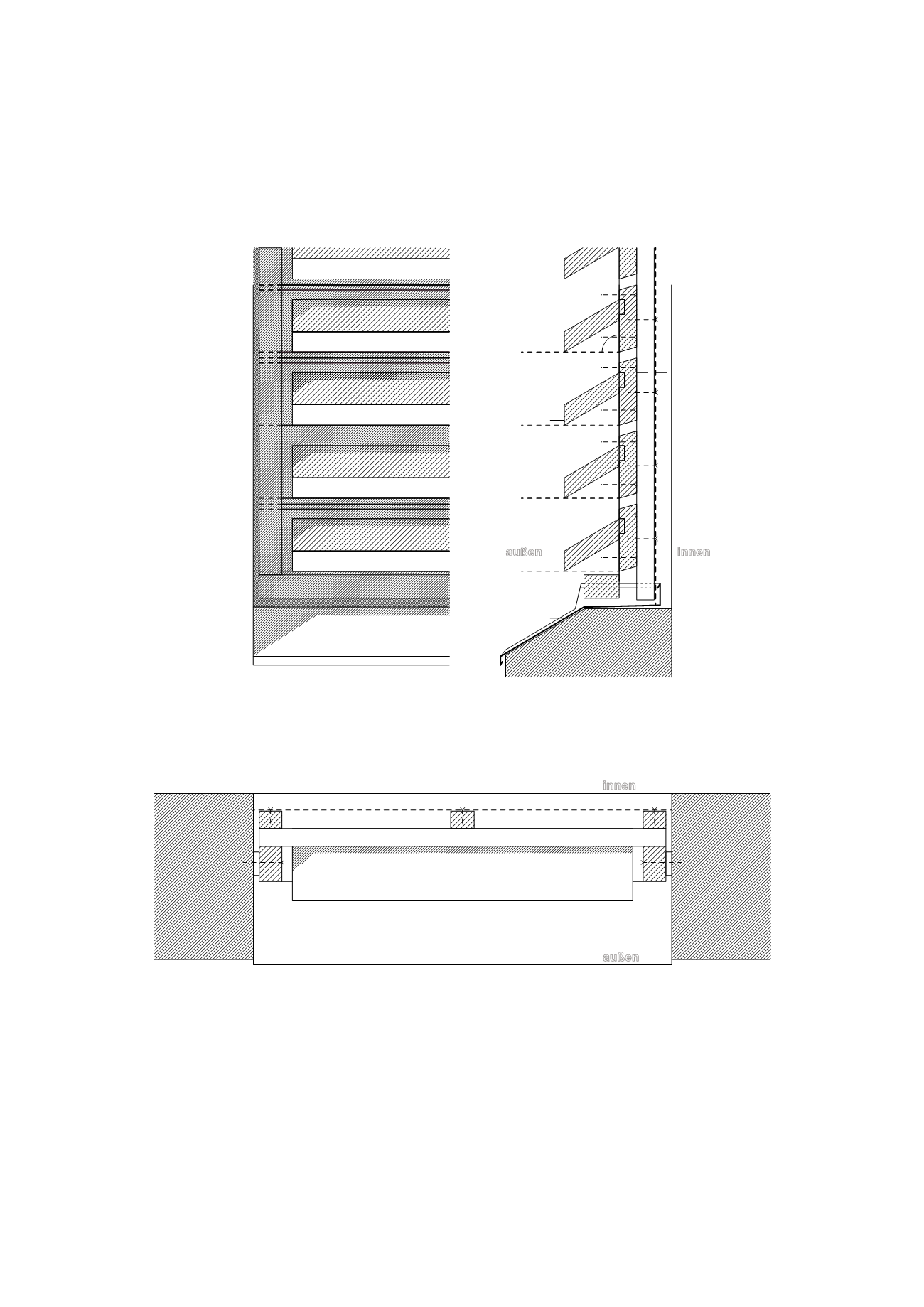

Systemdetail „Schallläden mit Holzlamellen“
1
2
4
1
4
90°
3
5
2
7
7
6
außen
1 Schallöffnung, Breite 10 - 25 mm,
Winkel 0°- 45° (nach akustischer Erfordernis)
2 Massivholzbrett, Stärke min. 35 mm, Eiche
oder Lärche, Befestigung an Massivholzrahmen
3 Massivholzrahmen, Befestigung:
Schrauben Edelstahl, rostfrei
innen
außen
innen
7
2
4
5
3
4 Massivholzlamelle, Stärke min. 35 mm,
Winkel 15°- 45°
5 Senkrechte Lattung
6 Schutzgitter, Edelstahl
7 Mauerabdeckung, Kupferblech
3
Detail
"Schalläden mit Holzlamellen"
