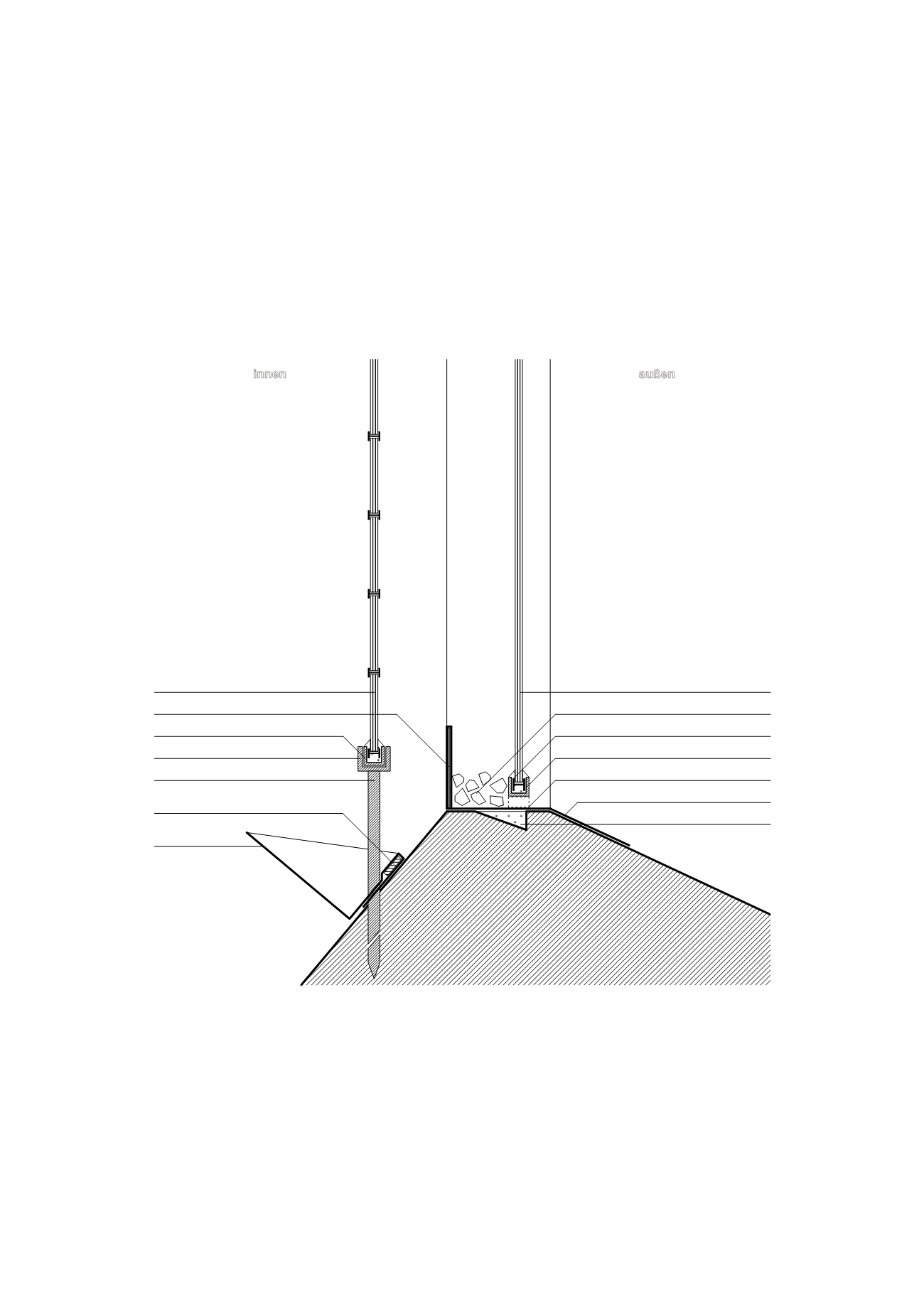

Systemdetail „Fenster mit Schutzverglasung und Kondensatrinne“
Kiesschüttung
U-Profil, Messing, verkittet
Bleiumrahmung
Abstandhalter (z.B. Messing)
Wasserrinne (Walzblei)
Schutzglas
Bleiverglasung
Messingrahmen
ehem. Glasfalz (vermörtelt)
Optionaler Blickschutz
(Walzblei)
Optionaler Blickschutz
(Messingstab)
Verschraubung
U-Halterung
Stabilisierung (Blech, V4A)
Detail
"Fenster mit Schutzverglasung"
Prinzipskizze einer Kondensatrinne
außen
innen
