Systemdetails „Ortgang und Traufe“
3
Blechwinkel Stahlblech gekantet,
verzinkt, 1 mm x 40/60 - 500 mm
Lattung 6/4
2 Rillennägel, ca. 3,2 x 30
bzw. Holzschrauben
Traufblech
2 x 3/4-tel Biberziegel
waagrechte Stufung herstellen,
Oberfläche staubfrei säubern,
vornässen und Aufmauerung im
Verbund herstellen
Unterlage aus Sperrholz,
ca. 60 x 60 x 10
Blechwinkel auch bei Traufbohle
Dämmstreifen ca. 8 bis 10 mm
am stirnseitigen Ende der Traufbohle
konische Traufbohle
Traufbohle
Rinne
3 2
15
2
Lüftungsgitter endet hier
4
Zerrbalken
Sparren
Lüftungsgitter
Aufschieb-
ling
Schwelle

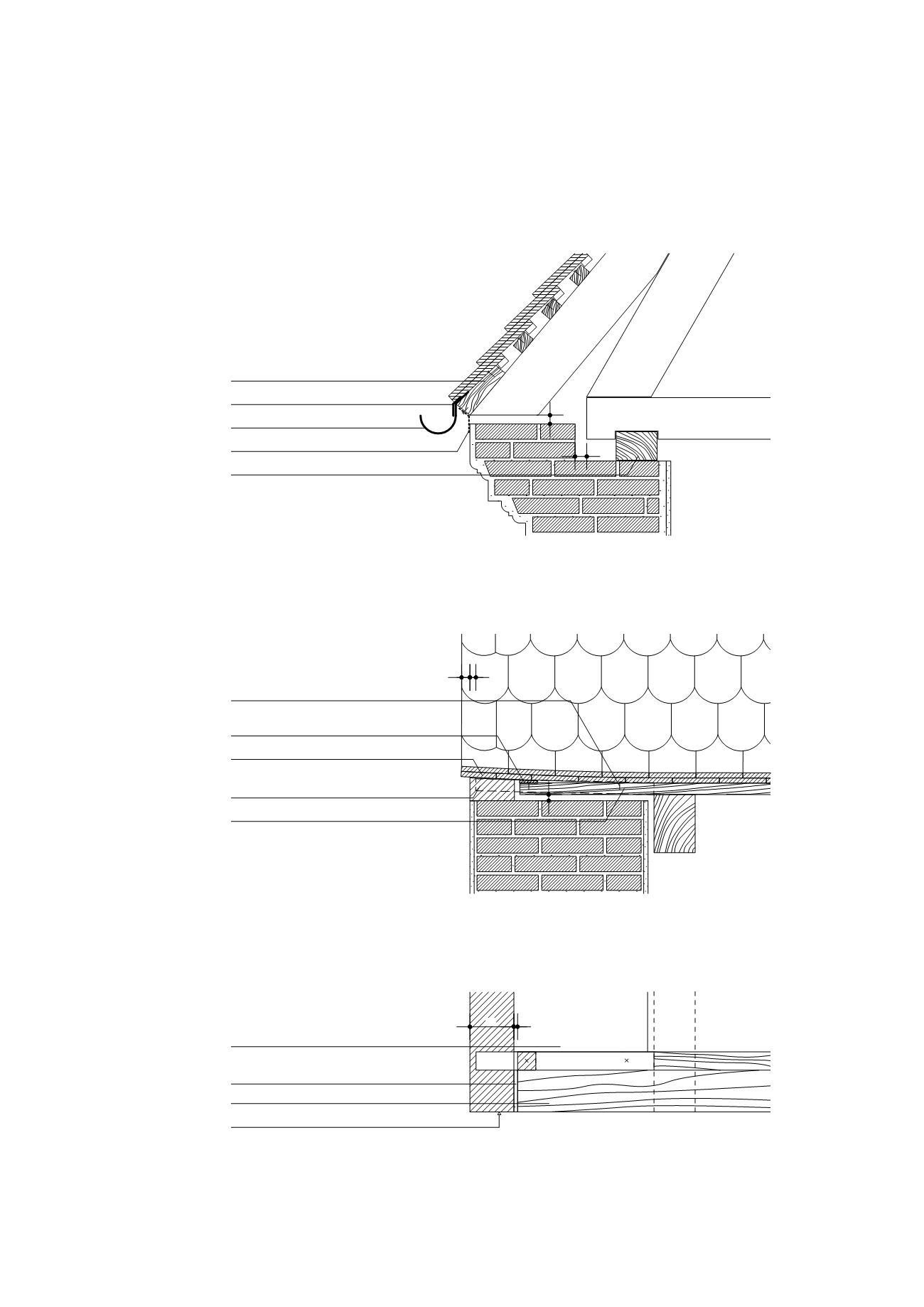

Detail
"Ortgang und Traufe"
Querschnitt durch Traufe
Längsschnitt durch Ortgang
Grundriss bei Traufe
